La instalación de ensayos REPA es el resultado de la unión de las actividades de CIEMAT en la Tarea 14.4 del proyecto europeo SFERA II (acabado en 2017) y las actividades de DLR dentro del proyecto nacional alemán StaMeP. Actualmente la instalación es utilizada por CIEMAT y DLR en el marco de un proyecto conjunto de colaboración.

El banco de ensayo está dividido en dos secciones, la llamada unidad cinemática, para instalar y mover las partes REPAs a ensayar, y la unidad de balance de planta para suministrar el fluido de transferencia de calor acondicionado (ver Figura a).

La unidad de balance de planta está formada por una bomba HTF de velocidad variable que circula el fluido de transferencia por una tubería con un calentador eléctrico adaptado tipo collar antes de pasar a través del REPA a ensayar, situado en la unidad cinemática. La línea de retorno va directamente a la succión de la bomba cerrando el circuito. El sistema está conectado a un tanque de expansión capaz de compensar la diferencia de volumen ocasionado por la variación de densidad del fluido de trabajo cuando cambia su temperatura.

La unidad cinemática (ver Figura b) está preparada para colocar muestras de ensayo de juntas rotativas y tubos flexibles con geometrías variables y ajustables, ej. distancias focales. Está preparado para conseguir movimientos de rotación y traslación con las siguientes características:

  • Unidad de accionamiento: estructura modificada de la unidad de accionamiento EuroTrough
  • El ángulo de rotación es de 205° y 25° en posición de reposo boca abajo
  • • Hasta 45° de movimiento lateral, representando la expansión térmica del tubo absorbedor
  • • Preparado para las dimensiones de los nuevos diseños de CCP (distancias focales desde 1m a 2.3m)
  • • Medida de las fuerzas de reacción y torsión de los sistemas de conexión bajo prueba
kontasrepa

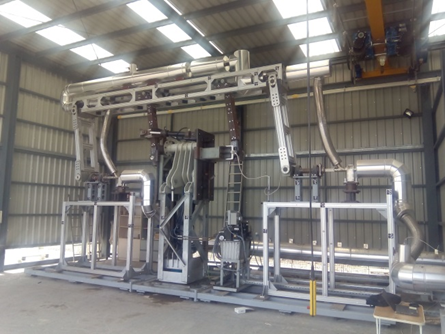

Diagrama esquemático del lazo de ensayo REPA de la PSA (a) y vista norte de la instalación de ensayo (b).
