Lazo de ensayos para sistemas de almacenamiento térmico de sales fundidas

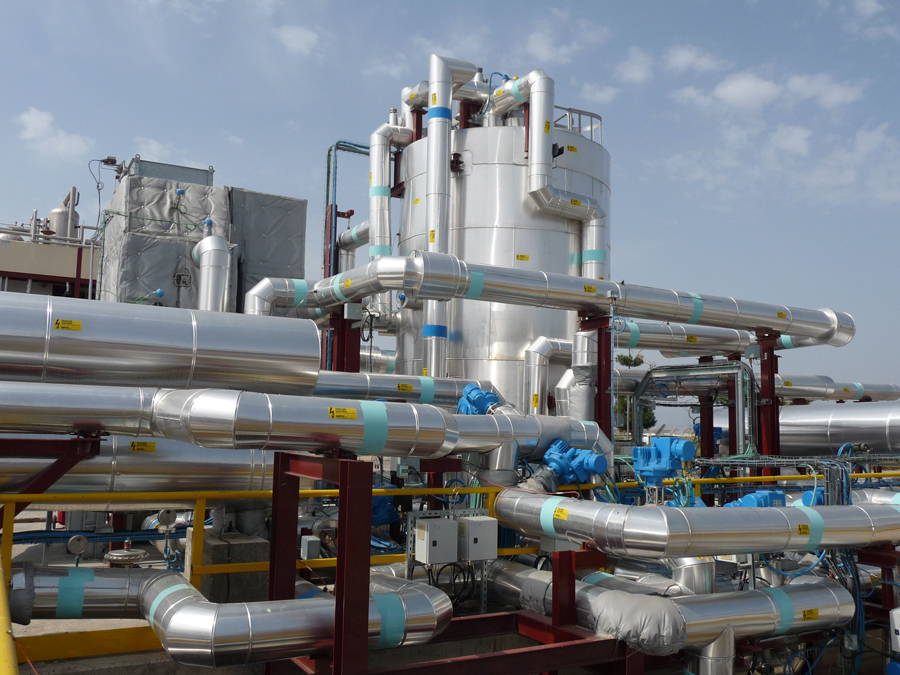

Este lazo de ensayos de sales fundidas es una réplica de un Sistema solar de almacenamiento térmico con sales fundidas con una configuración de dos tanques. Con 40 tn de sales fundidas en planta, esta instalación consta básicamente de:

• Dos tanques, uno vertical, para sales fundidas calientes, y otro horizontal para sales fundidas frías.
• Un lazo de aceite térmico que puede utilizarse para calentar las sales hasta 380oC y enfriarlas hasta 290oC.
• Un intercambiador de calor de CO2-sales fundida para calendar la sal 500oC con CO2 aportado por colectores cilindro parabólicos
• Dos secciones bridadas, donde se pueden ensayar distintos componentes  de este tipo de lazos (ej. Válvulas, caudalímetros, traceados eléctricos, bombas…)

Al ser una instalación que es una escala reducida de un sistema de almacenamiento de sales comercial de dos tanques, se puede ensayar todo lo relacionado con este tipo de sistemas.

Para más información ver:
M. M. Rodríguez-García, and E. Zarza, “Design and Construction of an Experimental Molten Salt Test Loop”, Proceedings of the 17th International SolarPACES Conference, Granada, 2011.

Aplicaciones

• Comprobación de componentes (bombas, válvulas, caudalímetros, etc) para su utilización en un entorno de sales fundidas.
• Optimización de los procedimientos de operación normal para una configuración de un sistema de dos tanques.
• Optimización de procedimientos de actuación en situaciones de riesgo para una configuración de un sistema de dos tanques.
• Validación de  modelos y simulación de sistemas térmicos de sales fundidas.
• Caracterización de intercambiadores para sales fundidas/aceite térmico.
• Caracterización de intercambiadores para sales fundidas/gas.
• Caracterización de tanques termoclinos.

BES

Materiales y componentes para circuitos de sales fundidas

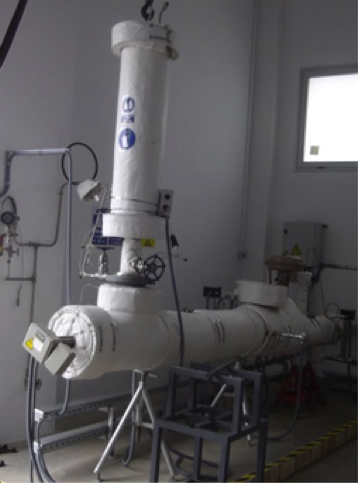

Las sales fundidas se están convirtiendo no solo en un medio de almacenamiento térmico estándar, sino también en un fluido de trabajo para plantas solares de receptor central. Sin embargo, hay todavía algunas incertidumbres referentes a la durabilidad de los componentes y materiales actualmente disponibles en el mercado para los circuitos de sales fundidas. Teniendo esto en cuenta, se ha creado una línea de actuación específica en el laboratorio de la Unidad de Sistemas Solares de Concentración con este propósito. El equipo asociado a esta actividad está instalado en una sala de la PSA y está formado por dos bancos de ensayo, llamados BES-I y BES-II (Figura 14) especialmente diseñados y fabricados para el ensayo de válvulas, transmisores de presión y otros componentes para circuitos de sales fundidas bajo condiciones reales de trabajo hasta 600ºC y 40 bar. En estos bancos de ensayo se pueden evaluar componentes con diámetro nominal desde  2” hasta 6”.
