Desde 1988, la PSA cuenta con una estación meteorológica centrada en la medida de la radiación solar integrada (radiación global, directa y difusa) así como otras variables meteorológicas genéricas (temperatura, velocidad y dirección de viento, humedad y presión atmosférica, precipitación acumulada...). En los últimos años, la PSA ha acometido la tarea de mejorar los servicios suministrados por la antigua estación, instalando una nueva estación radiométrica cumpliendo los más estrictos requisitos de calidad y precisión en la medida de la radiación solar. La configuración de la nueva estación se ha hecho siguiendo las directrices de la Organización Meteorológica Mundial en el marco de la red: Baseline Surface Radiation Network.

Además de las medidas de las variables meteorológicas mencionadas, como característica destacable, cabe mencionar la medida de la distribución espectral de la radiación solar.

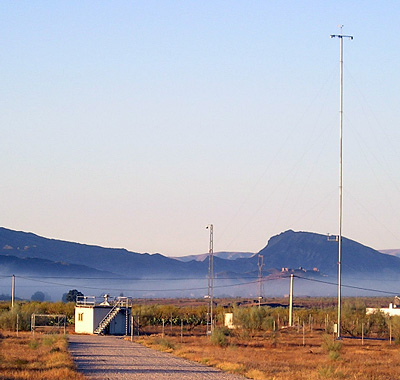

Visión global de la nueva estación radiométrica de la PSA

Los equipos de la estación radiométrica constan de tres partes fundamentales:

  • Los instrumentos de medida. Los instrumentos de medida de la estación meteorológica de la PSA son instrumentos de la más alta gama dentro de la medida de la radiación solar. Todos los sensores de radiación están ventilados y calefactados, así como disponen adicionalmente de la medida de la temperatura del sensor. Estos equipos permiten tener una muy buena información de la radiación solar y de las variables atmosféricas más generales. Los valores registrados en esta estación pueden ser utilizados como una referencia de calidad en el análisis y/o validación de modelos meteorológicos o medioambientales. Dentro de los instrumentos diferenciamos entre los destinados a:

    • Medida del balance radiativo terrestre. Se miden las radiaciones entrantes y salientes (a 30 m) de onda larga y corta.
    • Caracterización de la radiación solar: componentes (directa y difusa) y UV.
    • Medida del perfil vertical del viento: se miden la velocidad y dirección de viento a 2, 10 y 30 m.
    • Medida del perfil vertical de temperatura y humedad: a 2 y 10 m.
    • Información meteorológica varia: pluviómetro, barómetro y psicrómetro.

  • El espectrorradiómetro, que por su distinta naturaleza debe de ser considerado como un sensor independiente. Se trata de un prototipo desarrollado por Instrument System bajo especificaciones del CIEMAT. Este equipo, basado en el SP320D, que incorpora un fotomultiplicador y un detector de sulfuro de plomo, registra la distribución espectral de la radiación solar en todo su rango espectral (de 200 a 2500 nm), frente a la mayoría de los equipos que trabajan únicamente en una parte del espectro (generalmente el visible o el ultravioleta). Al equipo base, se le ha acoplado un intercambiador de manera que puede trabajar con tres sondas alternativamente, las cuales se han dispuesto en un seguidor solar para registrar la radiación solar global, directa y difusa respectivamente. Aunque es configurable, el equipo se ha programado de manera que registra un espectro (con una resolución aproximada de 2 nm en el UV y visible y de 10 nm en el IR) en unos 7 minutos, y cada 10 minutos cambia de sonda de medida. De esta manera se dispone de una base de datos de 2 espectros de cada una de las variables de la radiación solar cada hora. Este equipo opera de manera continua desde la salida hasta la puesta de sol, lo cual es otra diferencia importante frente a las usuales campañas de medida de la distribución espectral de la radiación solar.

  • El sistema de adquisición de datos. Se trata de un sistema desarrollado específicamente en Visual C++ utilizando tarjetas IMP. La frecuencia de adquisición de datos es de 1 s promediando al minuto, a la hora y diariamente. Los datos se almacenan en un sistema de gestión de base de datos relacional que se describe a continuación y durante la adquisición se aplican entre otros una serie de filtros físicos. Cabe destacar el hecho de que este sistema de adquisición de datos está conectado a un GPS que actúa como servidor de tiempo de alta precisión.

Sondas del espectrorradiómetro para medida de la radiación global y difusa dispuestas en el seguidor solar
Detector del espectrorradiómetro con el switcher de conexión de las tres sondas
